Предприятие ООО НПП «ФОН» производит герметичные электрические соединители, которые применяются на объектах нефтегазовой отрасли, буровых платформах, всех видах транспорта, включая морские суда, а также в оборудовании с высокой плотностью компоновки разъемов, работающего в жестких условиях окружающей среды с высоким гидростатическим давлением.
Соединители AGTM предназначены для работы в электрических цепях постоянного, переменного (частотой до 3МГц) и импульсного токов.
Соединители AGTM изготавливаются в герметичном исполнении и сочленяются с соединителями серии 22 Geo-Marine фирмы Glenair соответствующего типо- номинала.
Сочленение вилки - резьбовое.
Условный номер корпуса, схемы расположения контактов и их количество приведены в приложениях Б, В.
Покрытие контактов - золото.
Монтаж проводов - пайка.
Соединители изготавливаются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями.
Соединители AGTM комплектуются эксплуатационными заглушками.

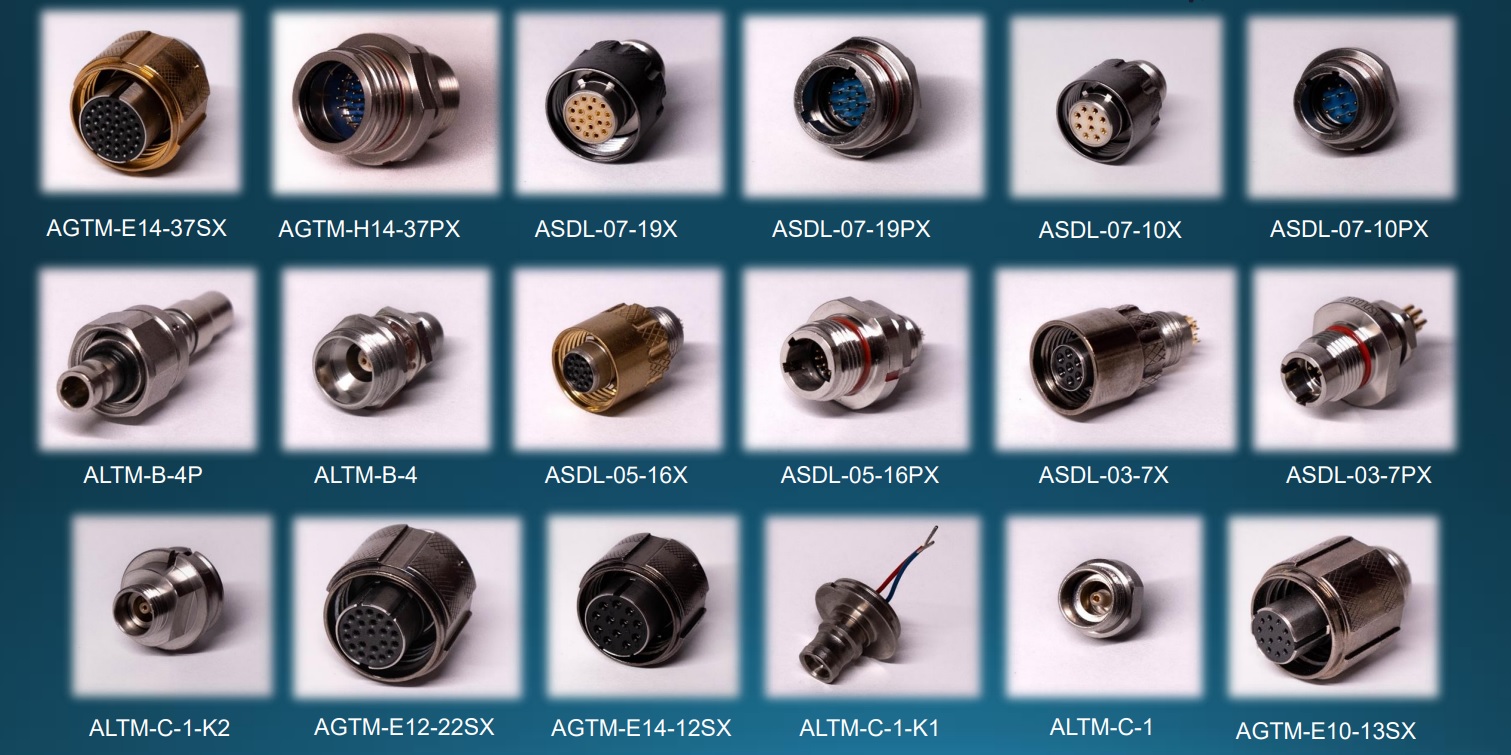

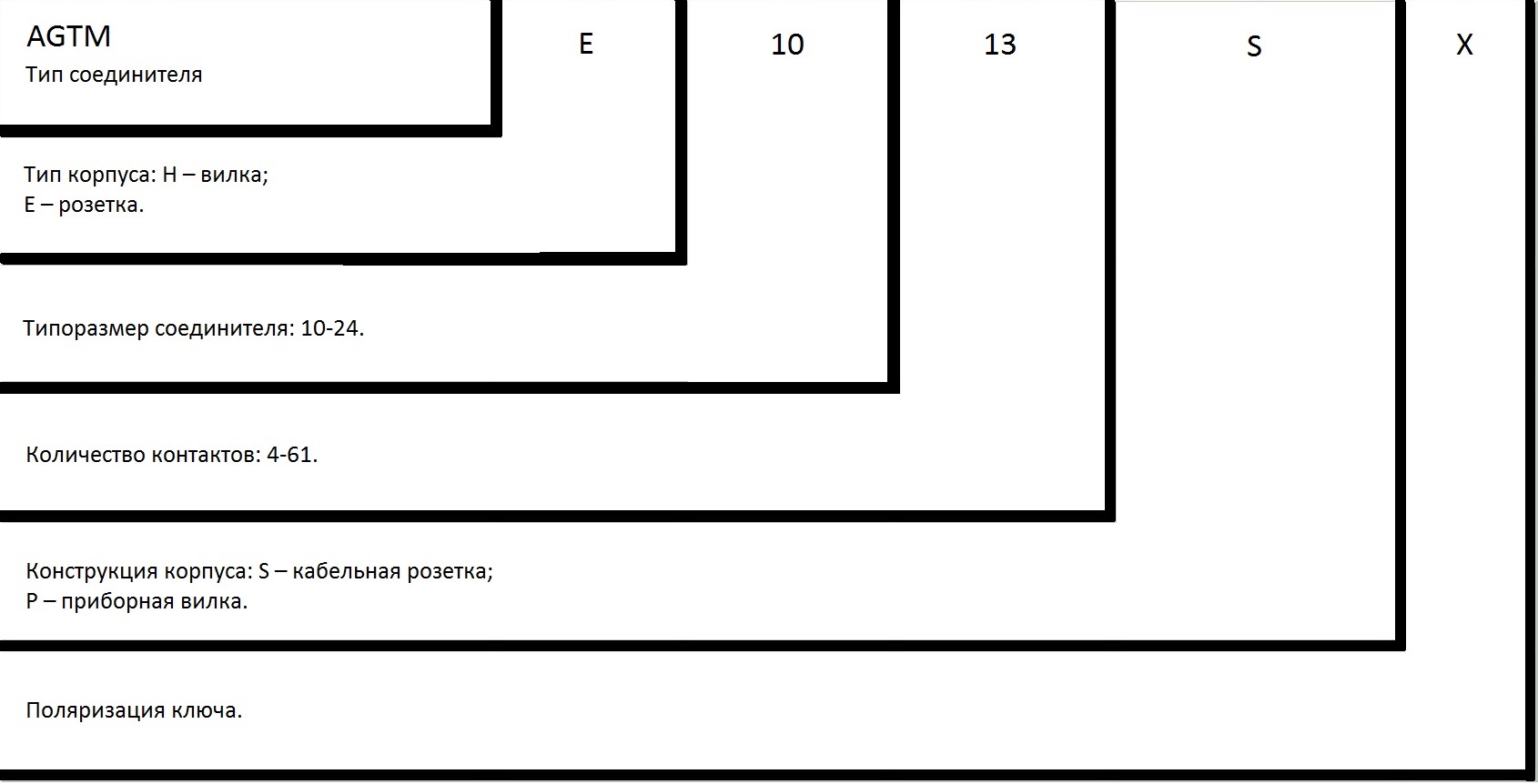

Соединителям присвоены условные обозначения, которые состоят из следующих классификационных признаков:
Обозначение соединителей (вилок, розеток) при заказе и в конструкторской документации другой продукции состоит из слова «Вилка» («Розетка»), условного обозначения типоконструкции вилки, обозначения ТУ.
|
Диаметр контактов, мм |
0,76 |
1,02 |
1,59 |
2,39 |
|
Сопротивление контактов, не более, мОм |
17,0 |
15,0 |
10,0 |
8,0 |
| Сопротивление изоляции в нормальныхусловиях, не менее, МОм | 5000 | |||
| Максимальный электрический ток на соединитель | см. таблицу 1 | |||
| Количество сочленений-расчленений | 500 | |||
| Работоспособность при давлении, атм. (МПа) | 400 (40,0) | |||
| Диапазон температуры среды, °C | от минус 65 до +150 | |||
| Минимальная наработка, часов | 1000 | |||
| Срок сохраняемости, лет | 15 | |||

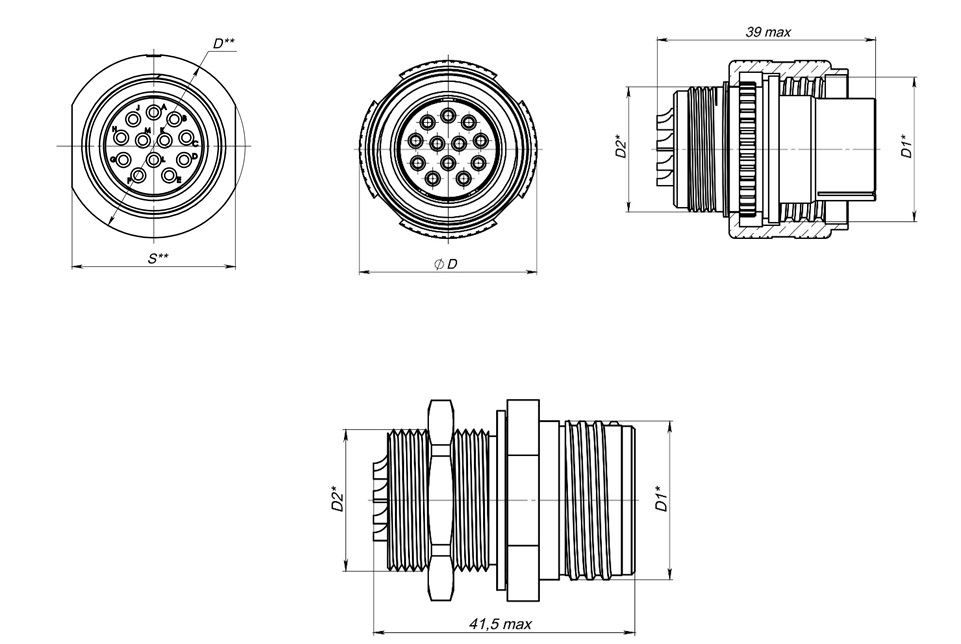

Приложение Б
|
Условное обозначение типоконструкции |
Размеры, мм |
|||||
|
D1 * |
D2* |
D** |
S** |
|||
|
Номин. |
Пред, откл. |
Номин. |
Пред, откл. |
|||
|
AGTM-E10-4SX(1,2,3) AGTM-E10-6SX(1,2,3) AGTM-E10-13SX(1,2,3) |
СпМ19,05х2,54-8е |
5/8"-24 UNEF-2A |
25.4 |
-0.35 |
22.2 |
-0.05 -0.25 |
|
AGTM-E12-10SX(1,2,3) AGTM-E12-22SX(1,2,3) |
СпМ22,23х2,54-8е |
3/4"-20 UNEF-2A |
28,6 |
-0,35 |
25,4 |
-0,05 -0,25 |
|
AGTM-E14-12SX(1,2,3) AGTM-E14-19SX(1,2,3) AGTM-E14-37SX(1,2,3) |
СпМ25.4х2,54-8е |
7/8"-24 UNEF-2A |
31.8 |
-0.35 |
28.6 |
-0.05 -0.25 |
|
AGTM-E16-26SX(1,2,3) AGTM-E16-55SX(1,2,3) |
СпМ28.58х2,54-8е |
l"-20UNEF-2A |
34.9 |
31.8 |
||
|
AGTM-E24-61SX(1,2,3) |
СпМ41,28 2,54-8е |
1 l/2"-16UN-2A |
50,0 |
47,6 |
||
* размеры для справок
**размеры указываются по мере освоения в производстве

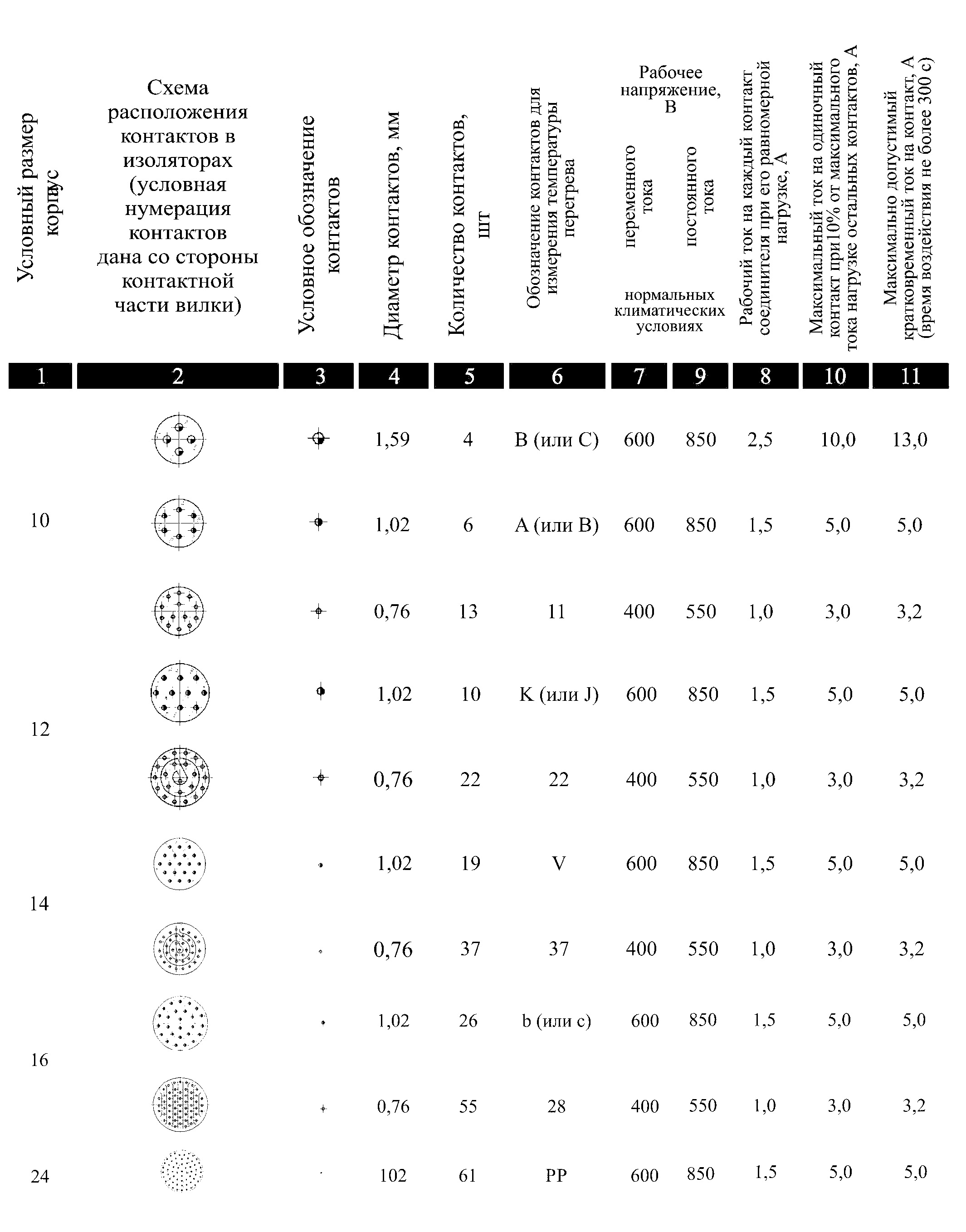

Таблица 1
