Модуляторные лампы

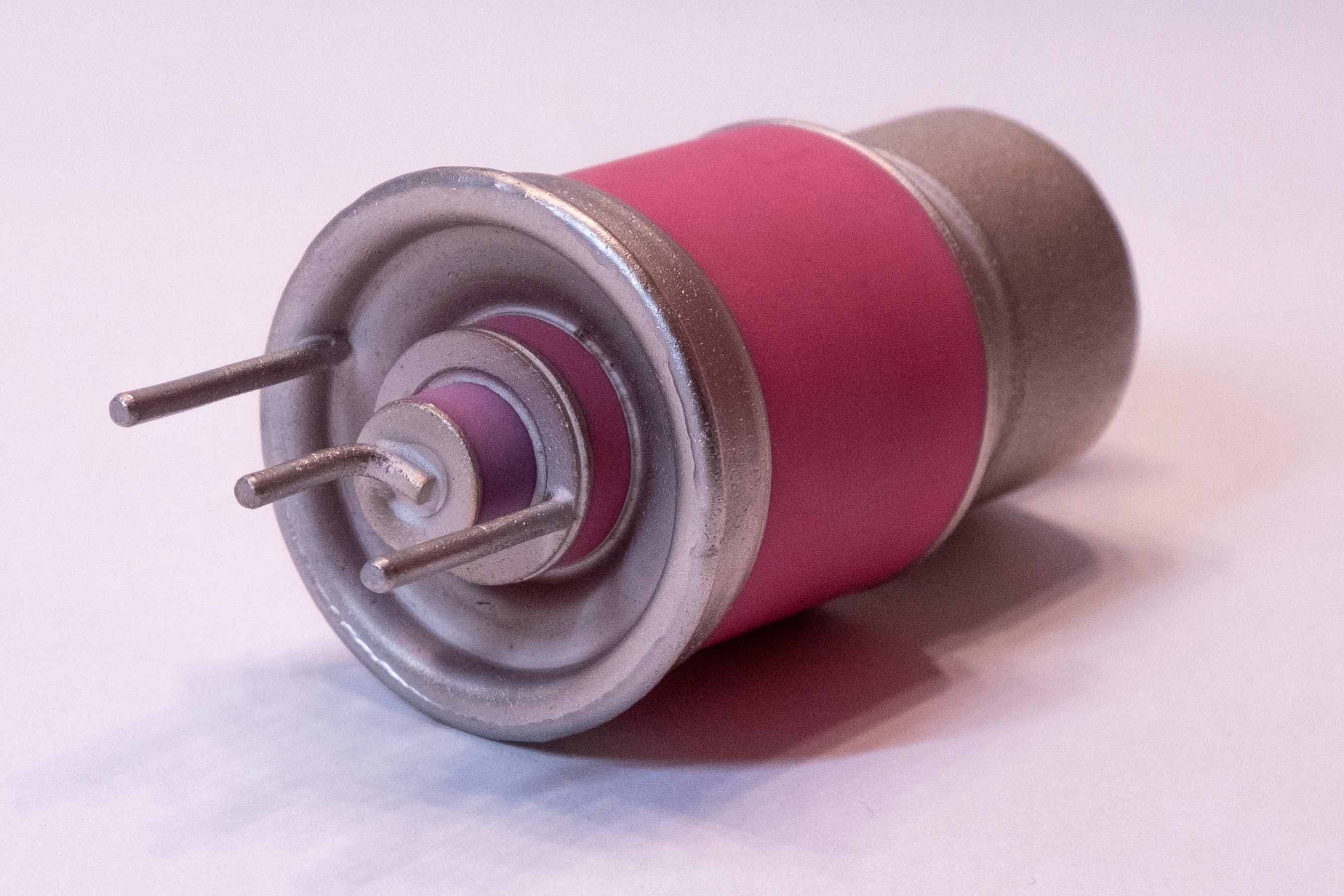

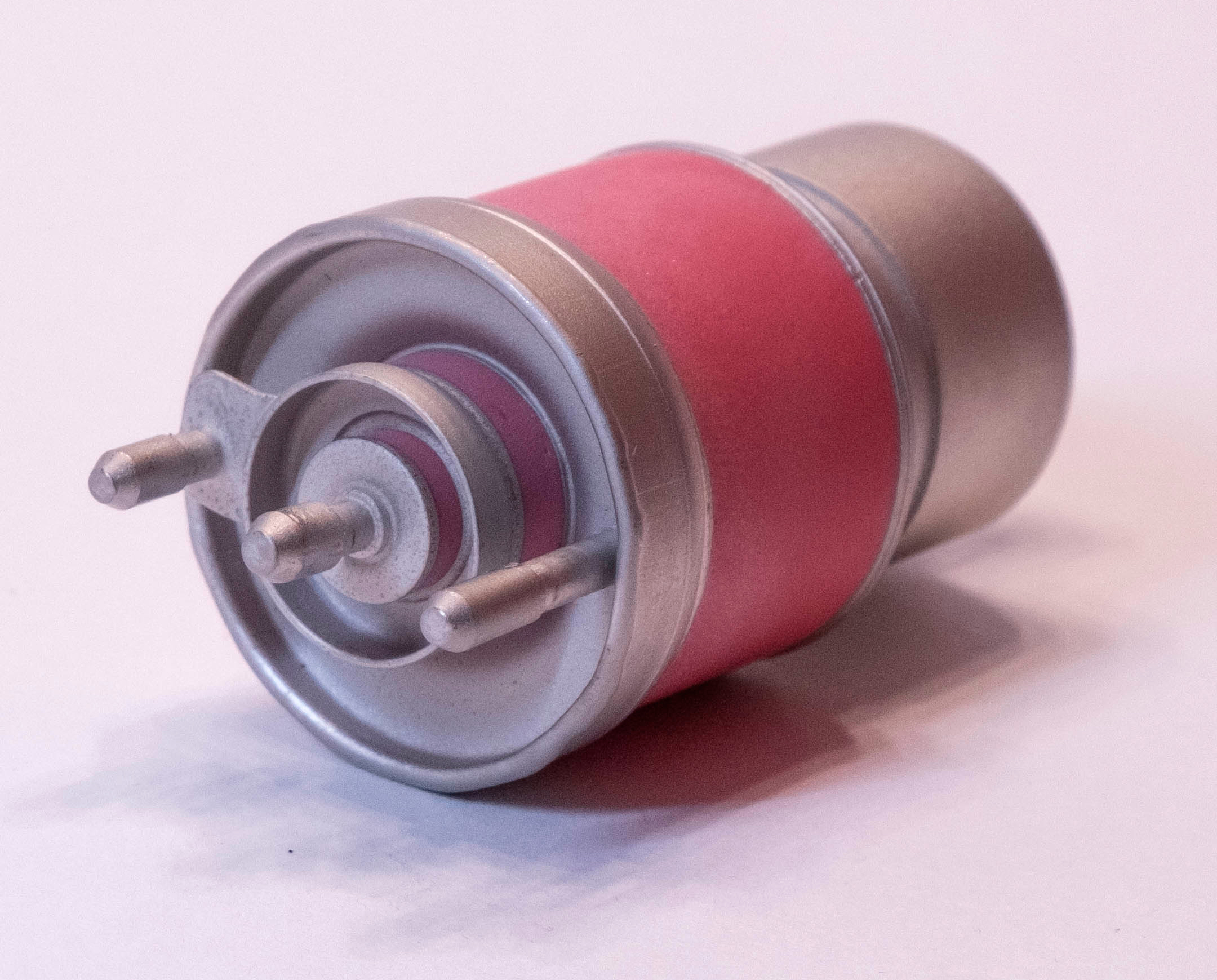

Импульсные модуляторные лампы типа ГМИ-52Б(М), ГМИ-91Б и ГМИ-91БМ представляют собой лучевые триоды с бипотенциальным оксидно-никелевым губчатым катодом косвенного накала и принудительным воздушным охлаждением.

Приборы предназначены для применения в качестве управляемых импульсных коммутаторов и регулирующих ламп в импульсных модуляторах и высоковольтных стабилизаторах напряжения и тока в радиопередающих устройствах СВЧ

ТИП ПРИБОРА	ГМИ-52Б(М)	ГМИ-91Б	ГМИ-91БМ
ГАБАРИТНЫЕ РАЗМЕРЫ :
ВЫСОТА, ММ	80	90	95
ДИАМЕТР, ММ	38	42	44
МАССА,Г	130	150	180
ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ НАИБОЛЬШЕЕ НАПРЯЖЕНИЕ АНОДА, ПОСТОЯННОЕ, КВ	10	15	20
НАИБОЛЬШИЙ ТОК АНОДА В ИМПУЛЬСЕ, А	10	15	20
КОММУТИРУЕМАЯ ИМПУЛЬСНАЯ МОЩНОСТЬ, КВТ	80	195	360
МОЩНОСТЬ, РАССЕИВАЕМАЯ АНОДОМ, ВТ	100	150	150
*МАКСИМАЛЬНАЯ ДЛИТЕЛЬНОСТЬ ИМПУЛЬСА, МКС	10	10	10
*МИНИМАЛЬНАЯ СКВАЖНОСТЬ	250	1000	1000
НАИБОЛЬШИЙ ТОК АНОДА (ПОСТОЯННЫЙ) В РЕЖИМЕ РЕГУЛИРОВАНИЯ, МА	120	150	150
ВРЕМЯ ГОТОВНОСТИ, МИН	2,5	2,5	2,5
ДОЛГОВЕЧНОСТЬ,ЧАС	2000	2000	2000
НАПРЯЖЕНИЕ НАКАЛА, В	6,3	6,3	6,3
ТОК НАКАЛА, А	5,7 -6,6	7,4-8,2	7,4-8,2
РАБОЧЕЕ ПОЛОЖЕНИЕ	ЛЮБОЕ	ЛЮБОЕ	ЛЮБОЕ
*ДОПУСКАЕТСЯ ПРИМЕНЕНИЕ ПРИБОРОВ В ДРУ- ГИХ РЕЖИМАХ И УСЛОВИЯХ (ПО ДЛИТЕЛЬНОСТИ ИМПУЛЬСА И СКВАЖНОСТИ) ПО СОГЛАСОВАНИЮ С ПРЕДПРИЯТИЕМ-ИЗГОТОВИТЕЛЕМ

УСТОЙЧИВОСТЬ К ВНЕШНИМ ВОЗДЕЙСТВИЯМ

Параметры	Предельное значение
Вибропрочность, виброустойчивость	Диапазон частот 1-2000Гц Ускорение 100 м/с²
Одиночные удары	Ускорение 1500 м/с²
Многократные удары	Ускорение 400 м/с²
Линейное ускорение	Ускорение 500 м/с²
Акустический шум	Диапазон частот 50-10000Гц Звуковое давление 135 дБ
Температура окружающей среды	-60ºС/+85ºС
Пониженное атмосферное давление	53000 Па (400мм.рт.ст.)
Повышенное атмосферное давление	3 ат.(292 000 Па,2207 мм.рт.ст )
Повышенная относительная влажность	98% при 35ºС
Другие климатические факторы	роса, иней, соляной туман, плесневые грибы
