Термопредохранитель ТР-01,ТР-02 предназначен для защиты электрических машин, а также других устройств бытового и промышленного назначения от тепловых и токовых перегрузок.
Подключение производится в разрыв коммутируемой электрической цепи.
Области применения:

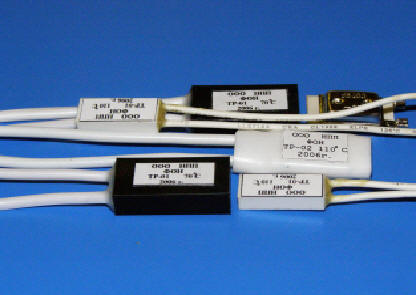

Изделие выпускается в четырех вариантах исполнения изоляции корпуса:
ТР-02- неизолированный металлический корпус;
ТР-01И - c изолирующим чулком поверх металлического корпуса;
ТР-01П- металлический корпус залит изолирующим составом.
ТР-01ПМ-малогабаритный в пластмассовом корпусе.
В зависимости от номинального коммутируемого тока возможна поставка реле с выводами
сечением 0,5 - 1 мм2.
Термопредохранитель поставляются с различными температурами срабатывания, лежащими в диапазоне температур 70ºС - 160ºС с интервалом температур 5 ºС, для термопредохранителей ТР-01ПМ диапазоне температур 70С - 150ºС
|
ТИП ПРИБОРА |
ТР-01П |
ТР-01ПМ |
ТР-02 |
ТР-02И |
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ |
||||
|
ИСХОДНОЕ ПОЛОЖЕНИЕ КОНТАКТОВ РЕЛЕ |
НОРМАЛЬНОЗАМКНУТЫЕ |
|||
|
РАЗБРОС ТЕМПЕРАТУРНОГО ПОРОГА СРАБАТЫВАНИЯ, ºС |
±5 |
±5 |
||
|
ТЕМПЕРАТУРА ВОССТАНОВЛЕНИЯ, %, НЕ БОЛЕЕ |
50 ОТ НОМИНАЛЬНОГО ЗНАЧЕНИЯ ТЕМПЕРАТУРНОГО ПОРОГА СРАБАТЫВАНИЯ |
|||
|
МАКСИМАЛЬНЫЙ КОММУТИРУЕМЫЙ ТОК, В ЗАВИСИМОСТИ ОТ РАБОЧЕГО НАПРЯЖЕНИЯ, А |
||||
|
12В |
16 |
16 |
16 |
|
|
240В |
9 |
9 |
9 |
|
|
24В |
5 |
|||
|
250В |
8 |
|||
|
ПЕРЕХОДНОЕ ЭЛЕКТРИЧЕСКОЕ СОПРОТИВЛЕНИЕ НОРМАЛЬНО ЗАМКНУТЫХ КОНТАКТОВ, ОМ, НЕ БОЛЕЕ |
0.04 |
0.04 |
||
|
МАССА ТЕРМОПРЕДОХРАНИТЕЛЯ (БЕЗ ГИБКИХ ВЫВОДОВ), ММ, НЕ БОЛЕЕ: |
3.72 |
1.00 |
1.87 |
2.79 |
|
ГАБАРИТНЫЕ РАЗМЕРЫ (БЕЗ ГИБКИХ ВЫВОДОВ), ММ, НЕ БОЛЕЕ: |
25.0Х13.2Х6.4 |
18.5Х8.0Х4.5 |
23.0Х10.7Х4.8 |
28.0Х12.5Х7.0 |
|
СРЕДНЯЯ НАРАБОТКА НА ОТКАЗ, СРАБАТЫВАНИЙ (ПЕРЕКЛЮЧЕНИЙ), НЕ МЕНЕЕ |
2000 |
2000 |
||
|
ПРЕДЕЛЬНОЕ ЗНАЧЕНИЕ ТЕМПЕРАТУРЫ, ВОЗДЕЙСТВУЮЩЕЙ НА ТЕРМОПРЕДОХРАНИТЕЛЬ,ºС, НЕ БОЛЕЕ: |
180 |
150 |
180 |
180 |
