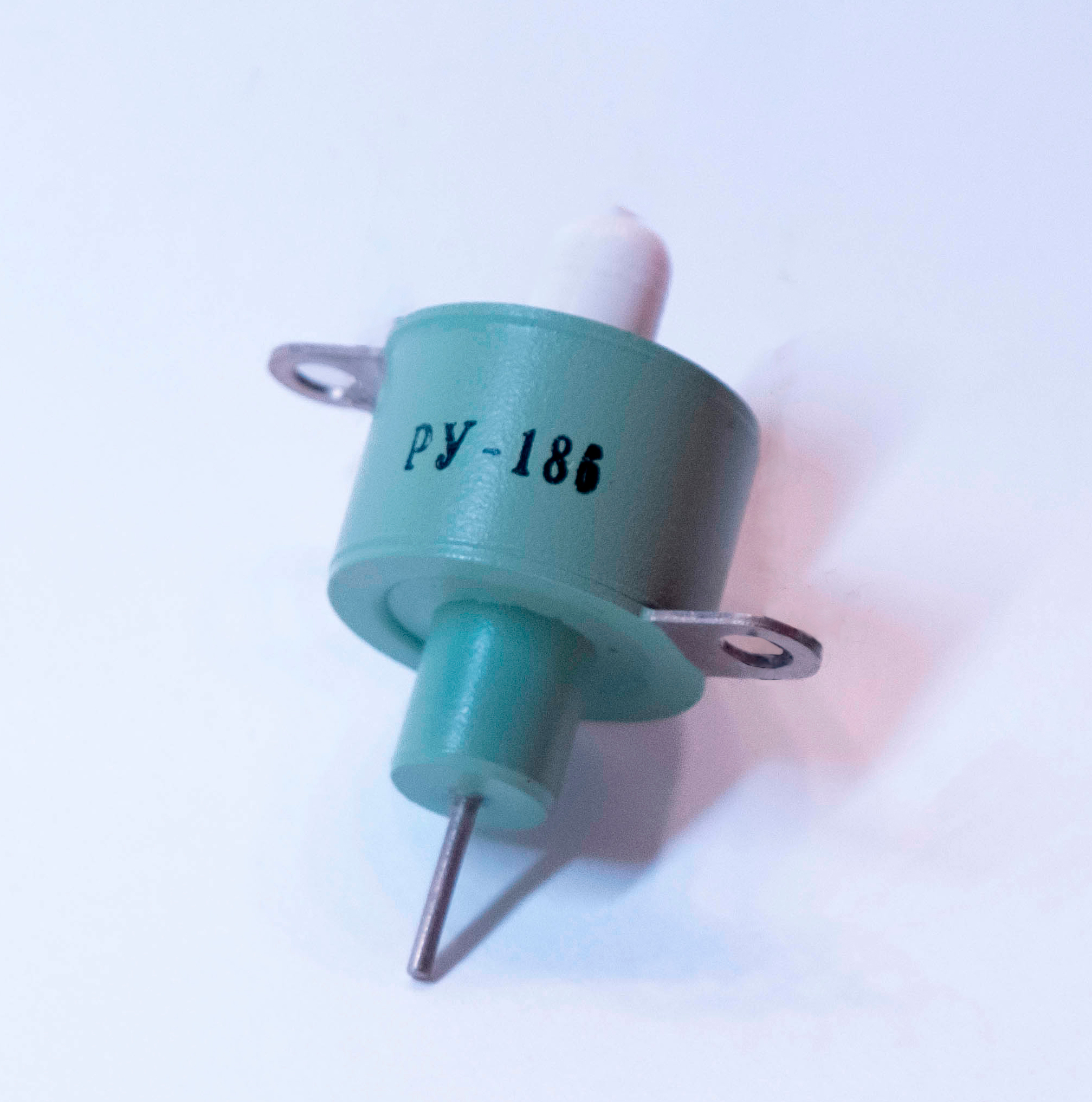

Серии управляемых газоразрядных разрядников представляют собой металлокерамические приборы с холодным катодом и поджигающим электродом без предварительного прогрева, что обеспечивает минимальное время готовности к работе и значительно упрощает их эксплуатацию.
Разрядники предназначены для работы в качестве коммутаторов в индуктивных и конденсаторных накопителях энергии и имеют различное другое применение.
|
Параметр |
Режимы работы |
||
|
А |
Б |
В |
|
|
Диапазон Анодного напряжения, кВ |
2 - 3,5 |
2 -3,5 |
2 -3,5 |
|
Импульсный ток, кА |
4 |
15 |
3 |
|
Частота следования импульсов, Гц |
10 |
0,05 |
1 |
|
Коммутируемая энергия, Дж |
4 |
250 |
30 |
|
Коммутируемый заряд, мКл |
2 |
120 |
15 |
|
Амплитуда управляющего напряжения,кВ |
4 |
4 |
4 |
|
Долговечность, тыс. импулсьов |
200 |
0,2 |
20 |
|
Параметр |
Режимы работы |
|
|
А циклический (100ч работа, 10 минут пауза) |
B непрерывный |
|
|
Диапазон Анодного напряжения, кВ |
6-12 |
6-12 |
|
Импульсный ток, кА |
4 |
15 |
|
Частота следования импульсов, Гц |
20 |
0,1 |
|
Коммутируемая энергия, Дж |
25 |
300 |
|
Коммутируемый заряд, мКл |
4 |
50 |
|
Амплитуда управляющего напряжения,кВ |
8 |
8 |
|
Энергия импульсов управляющего напряжения, Дж |
0,1 |
0,1 |
|
Длительность импульса управляющего напряжения (уровень 0,5),мкс |
2-4 |
2-4 |
|
Долговечность, тыс. импульcов |
2*105 |
500 |

Рис. 1. Схема управления искрового разрядника.
E1 и E2 - основные электроды, T - управляющий электрод. Полярность E1 и E2 может быть любой. Полярность импульса на управляющем электроде должна быть того же знака, что у прилежащего к нему E1, R2=0¸5 кОм.
Рис.2 Чертеж внешнего вида и габариты разрядников РУ-81 и РУ-83 с напряжениями до 12 кВ.
Примечания:
